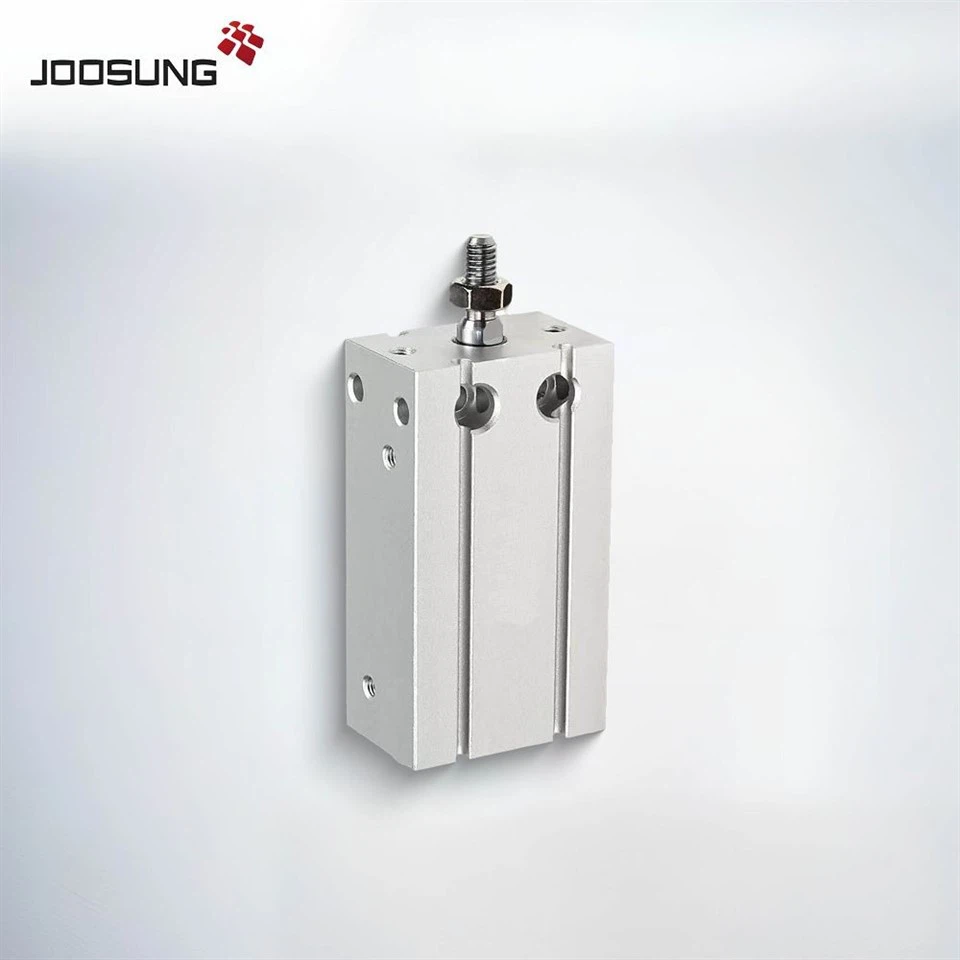

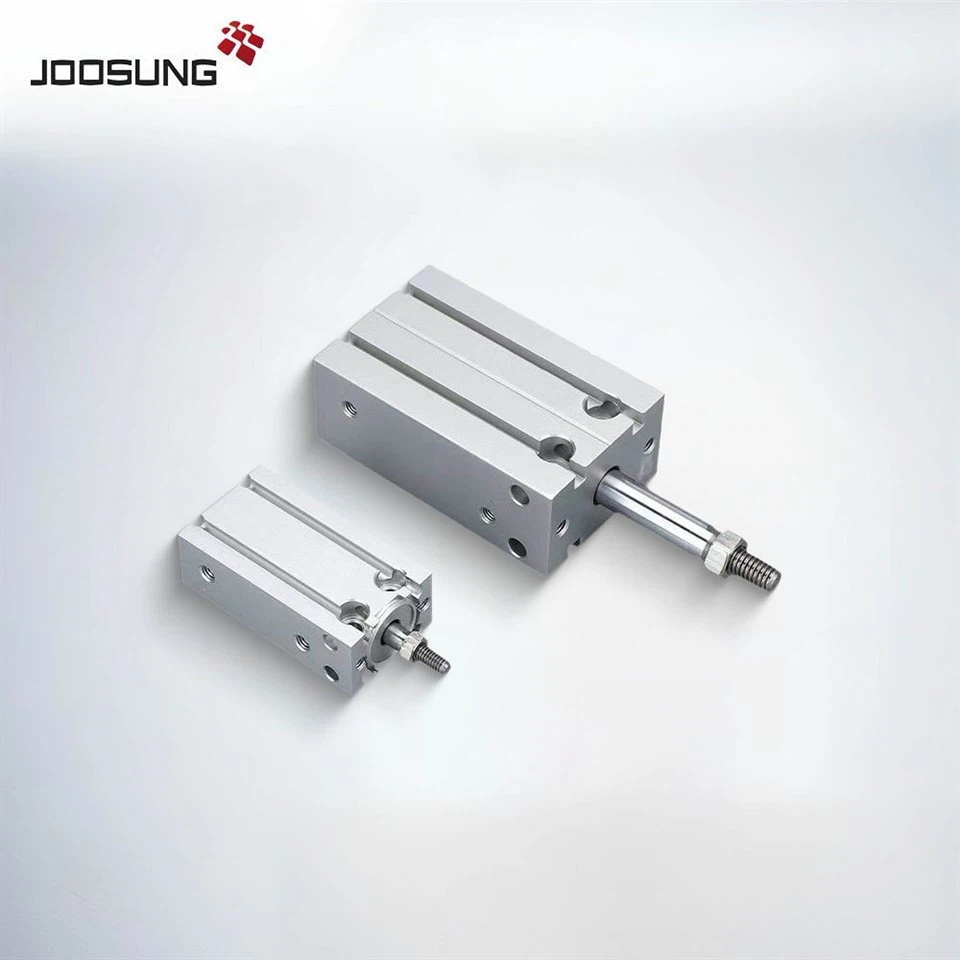

UwitekaUrutonde rwa CDU rwuzuye Pneumatic Cylinderni Byashizweho KuriUmwanya mutoaho ubujyakuzimu n'uburemere birakomeye. Kugaragaza aumwanda mugufi na ultra - umwirondoro muto, iyi silinderi ni nziza kuriyoroheje, hejuru - ibikorwa byihutamuri sisitemu yo kwikora.
Yayokuyobora - umubiri, Imiyoboro ihuriweho hamwe na sensor, nakubungabunga - kubaka kubuntukora inzira - guhitamo muriimirongo yo guteranya ibikoresho bya elegitoronike, imashini zipima, robotike, hanyuma uhitemo - na -.
Nubunini buva kuriΦ6mm kugeza kuri 25mm, no gukubita kugeza kuri 50mm, urukurikirane rwa CDU rutangaimikorere ihamye kandi yuzuye mumwanya muto. Guhinduranya hamwe nibipimo byisi yose nka SMC CDU, biranaboneka mumahitamo yihariye ya OEM.
|
Nigute ushobora gutumiza CDU ikurikirana Pneumatic Cylinder |
|||||||
|
CU |
6 |
TN |
30 |
D |
|||
|
CDU: rukuruzi |
Ingano |
Ubwoko bw'icyambu |
Indwara isanzwe |
Igikorwa |
|||
|
6,10 |
Nil |
M5x0.8 |
⌀6,⌀10,⌀16,⌀20,⌀25 |
⌀6,⌀10,⌀16 |
5 10 15 20 25 30 |
D: Gukina kabiri |
|
|
15,20 |
Rc 1/8 |
⌀32 |
⌀20,⌀25,⌀32 |
5 10 15 20 25 30 40 50 |
|||
|
25,32 |
TN |
NPT 1/8 |
⌀32 |
||||
|
TF |
G 1/8 |
⌀32 |
|||||
Urashaka silinderi yumuyaga yoroheje kugirango yihute kandi yuzuye - icyerekezo cya stroke?
UwitekaCDU Urukurikirane rwa Pneumatike CylinderYubatswe Kuriumwanya muto kandi byihuta.
Inkunga ya OEM irahari kuri bore, stroke, no gushiraho
CAD dosiye & inkunga y'icyitegererezo
Twandikire uyumunsi kubiciro, kuyobora igihe, hamwe namakuru arambuye!
|
Ibicuruzwa byihariye |
||||||||
|
Bore (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
||
|
Hagati yo gukora |
Umwuka mwiza (40μm Filteration) |
|||||||
|
Ubwoko bw'abakinnyi |
Gukina kabiri / Gukina wenyine |
|||||||
|
Umuvuduko muto |
Gukina kabiri |
Inkoni imwe ya piston |
0.12 |
0.06 |
0.05 |
|||
|
(Mpa) |
Inkoni ebyiri |
0.15 |
0.1 |
0.08 |
||||
|
|
Inkoni ebyiri |
0.18 |
0.13 |
0.11 |
||||
|
|
Gukina wenyine |
Bisanzwe |
0.2 |
0.15 |
0.13 |
|||
|
|
Ntabwo - kuzunguruka |
0.23 |
0.18 |
0.16 |
||||
|
Umuvuduko mwinshi |
0.7Mpa |
|||||||
|
Ubushyuhe bwo gukora |
Impamyabumenyi 5 ~ 60 |
|||||||
|
Ubwoko bw'imyenda |
Rubber Cushion |
|||||||
|
Ubworoherane bwa stroke (mm) |
±0.1 |
|||||||
|
Amavuta |
Ntabwo bisabwa |
|||||||
|
Kwinjiza |
Ubuntu |
|||||||
|
Ntabwo - kuzenguruka neza |
Impamyabumenyi 0.8 |
Impamyabumenyi 0.5 |
||||||
|
Ingano yicyambu |
M5x0.8 |
G1/8 |
||||||
|
Icyitegererezo |
Kuboneka Moderi |
|
Urutonde rwa CDU6 |
CDU6-5D, CDU6-10D, CDU6-15D, CDU6-20D, CDU6-25D, CDU6-30D |
|
Urukurikirane rwa CDU10 |
CDU10-5D, CDU10-10D, CDU10-15D, CDU10-20D, CDU10-25D, CDU10-30D |
|
Urutonde rwa CDU16 |
CDU 16 -5 D, CDU 16 -10 D, CDU 16 -15 D, CDU 16 -20 D, CDU 16 -25 D, CDU16-30D |
|
Urutonde rwa CDU20 |
CDU 20 -5 D, CDU 20 -10 D, CDU 20 -15 D, CDU 20 -20 D, CDU 20 -25 D, CDU20-30D, CDU20-40D, CDU20-50D |
|
Urutonde rwa CDU25 |
CDU 25 -5 D, CDU 25 -10 D, CDU 25 -15 D, CDU 25 -20 D, CDU 25 -25 D, CDU25-30D, CDU25-40D, CDU25-50D |
|
Urutonde rwa CDU32 |
CDU 32 -5 D, CDU 32 -10 D, CDU 32 -15 D, CDU 32 -20 D, CDU 32 -25 D, CDU32-30D, CDU32-40D, CDU32-50D |
