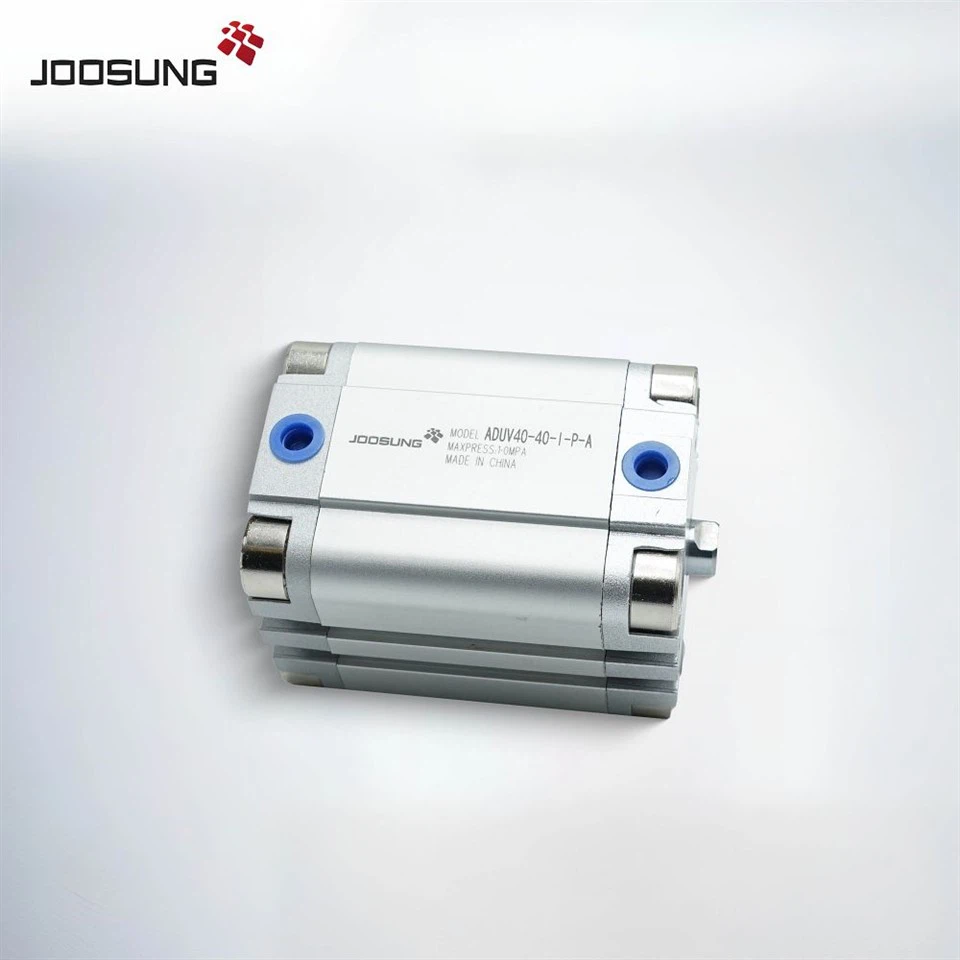

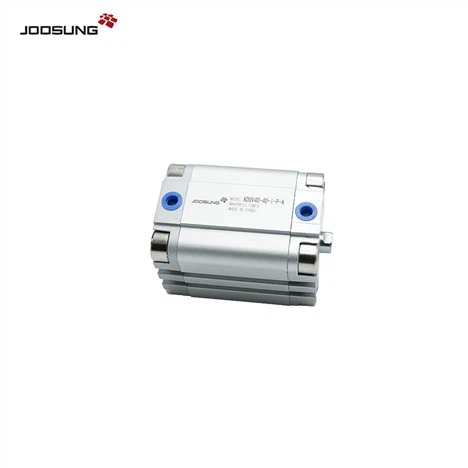

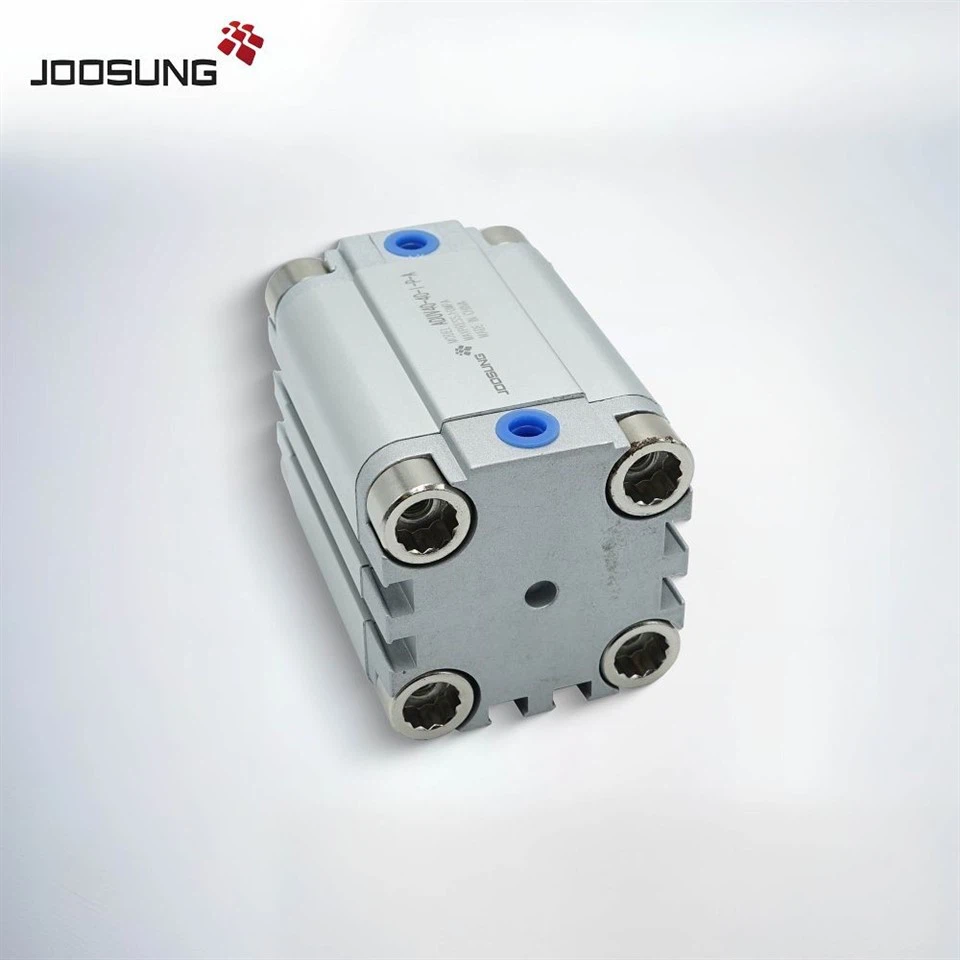

UwitekaADVU Urukurikirane Rwuzuye Pneumatic Cylindersbyashizweho ukurikijeISO 21287, gutanga imikorere ihanitse muriumwanya - sisitemu yo kwikora. Iyi silinderi izwi cyane kubwabouburebure muri rusange, sisitemu yo kuyobora ihamye, nakwizerwa kabiri - imiterere yimikorere, kubikora byiza cyane - inshuro nyinshi kandi bigoye - inganda zikoreshwa mu nganda.
Buri silinderi ya ADVU irahuzaikimenyetso kinini - kashe ya piston nziza, inshuro ebyiri, nauburyo bwiza bwo kuyobora, itanga umurongo ugenda neza, gusubiramo neza, hamwe nubuzima burebure. Hamwe nubunini butandukanye hamwe na stroke, urukurikirane rwa ADVU ruhuye nibikorwa byinshi byinganda zirimogukomera, gusunika, guterura, naumwanya.
|
Nigute ushobora gutumiza urutonde rwa ADVU Pneumatic Cylinder |
|||||
|
ADVU |
12 |
80 |
A |
P |
A |
|
Icyitegererezo |
Diameter ya piston |
Indwara ya Cylinder |
Ubwoko bwa piston inkoni |
Cushioning |
Umwanya |
|
ADVU: silinderi yoroheje, ikora kabiri |
12 16 |
1-400 |
Ubusa: Urudodo rw'umugore |
P: Impeta zo kwisiga zoroshye / amasahani kumpande zombi |
Igisubizo: Kubireba hafi |
|
ADVULQ: silinderi yoroheje, ikora kabiri, inkoni ya piston |
20 25 |
||||
|
AEVU: silinderi yuzuye, gukora kimwe |
32 40 |
Igisubizo: Urudodo rwumugabo |
|||
|
AEVUZ: silinderi yuzuye, gukora kimwe, gukurura |
50 63 |
||||
|
AEVULQ: silinderi yoroheje, ikora imwe, inkoni ya piston |
80 100 |
||||
Urashaka silinderi yizewe yindege ya sisitemu yo gukoresha?
TwandikireIgishushanyo cya CAD, urupapuro rwerekana, ibiciro byinshi, hamwe na OEM yihariyekuri seriveri ya ACQ.
Kohereza kwisi yose hamwe no gutanga byihuse hamwe nubufasha bwa tekiniki.
|
Jenerali tekiniki amakuru |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
Guhuza umusonga |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
|
Piston inkoni irangira Umugore / Umugabo |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
|
Urudodo rwumugabo |
M6 |
M8 |
M10x1.25 |
M12 |
M16 |
M20 |
M27 |
||||
|
Uburyo bukoreshwa |
Umwuka ucanye kuri ISO 8573-1: 2010 [7: 4: 4] |
||||||||||
|
Icyitonderwa kubikorwa / bigezweho |
Igikorwa cyo gusiga amavuta gishoboka (muribwo buryo bwo gusiga amavuta burigihe bizakenerwa) |
||||||||||
|
Igishushanyo |
Piston |
||||||||||
|
Inkoni ya piston |
|||||||||||
|
Cushioning |
Elastike yo kwisiga impeta / amasahani kumpande zombi |
||||||||||
|
Umwanya |
Binyuze hafi |
||||||||||
|
Ubwoko bwo gushiraho |
Hamwe na - umwobo |
- |
|||||||||
|
Numutwe wumugore |
|||||||||||
|
Hamwe nibikoresho |
|||||||||||
|
Ahantu ho kuzamuka |
Icyo ari cyo cyose |
||||||||||
|
Icyitegererezo |
Kuboneka Moderi |
|
ADVU-16 Urukurikirane |
ADVU - 16 - 5 - P - A, ADVU - 16 - 10 - P - A, ADVU {{17} 16 ADVU-16-35-PA, ADVU-16-40-PA, ADVU-16-45-PA, ADVU-16-50-PA, ADVU-16-55-PA, ADVU-16-60-PA |
|
ADVU-20 Urukurikirane |
ADVU - 20 - 5 - P - A, ADVU - 20 - 10 - P - A, ADVU {{17} 20 20 { ADVU-20-35-PA, ADVU-20-40-PA, ADVU-20-45-PA, ADVU-20-50-PA, ADVU-20-55-PA, ADVU-20-60-PA |
|
ADVU-25 Urukurikirane |
ADVU - 25 - 5 - P - A, ADVU - 25 - 10 - P - A, ADVU - 25 { ADVU-25-35-PA, ADVU-25-40-PA, ADVU-25-45-PA, ADVU-25-50-PA, ADVU-25-55-PA, ADVU-25-60-PA |
|
ADVU-32 Urukurikirane |
ADVU - 32 - 5 - P - A, ADVU - 32 - 10 - P - A, ADVU {{17} ADVU-32-25-PA, ADVU-32-30-PA, ADVU-32-35-PA, ADVU-32-40-PA, ADVU-32-45-PA, ADVU-32-50-PA, ADVU-32-55-PA, ADVU-32-60-PA, ADVU-32-65-PA, ADVU-32-65-PA, ADVU-32-65-PA, ADVU-32-65-PA |
|
ADVU-40 Urukurikirane |
ADVU - 40 - 5 - P - A, ADVU - 40 - 10 - P - A, ADVU {17} ADVU-40-25-PA, ADVU-40-30-PA, ADVU-40-35-PA, ADVU-40-40-PA, ADVU-40-45-PA, ADVU-40-50-PA, ADVU-40-55-PA, ADVU-40-60-PA, ADVU-40-65-PA, ADVU-40-65-PA, ADVU-40-65-PA, ADVU-40-65-PA, ADVU-40-65-PA |
|
ADVU-50 Urukurikirane |
ADVU - 50 - 5 - P - A, ADVU - 50 - 10 - P - A, ADVU {17} ADVU-50-25-PA, ADVU-50-30-PA, ADVU-50-35-PA, ADVU-50-40-PA, ADVU-50-45-PA, ADVU-50-50-PA, ADVU-50-55-PA, ADVU-50-60-PA, ADVU-50-65-PA, ADVU-50-65-PA, ADVU-50-65-PA, ADVU-50-65-PA |
|
ADVU-63 Urukurikirane |
ADVU - 63 - 5 - P - A, ADVU - 63 - 10 - P - A, ADVU- ADVU-63-25-PA, ADVU-63-30-PA, ADVU-63-35-PA, ADVU-63-40-PA, ADVU-63-45-PA, ADVU-63-50-PA, ADVU-63-55-PA, ADVU-63-60-PA, ADVU-63-65-PA, ADVU-63-65-PA, ADVU-63-65-PA, ADVU-63-65-PA, ADVU-63-65-PA |
|
ADVU-80 Urukurikirane |
ADVU - 80 - 5 - P - A, ADVU - 80 - 10 - P - A, ADVU {{17} ADVU-80-25-PA, ADVU-80-30-PA, ADVU-80-35-PA, ADVU-80-40-PA, ADVU-80-45-PA, ADVU-80-50-PA, ADVU-80-55-PA, ADVU-80-60-PA, ADVU-80-65-PA, ADVU-80-65-PA, ADVU-80-65-PA, ADVU-80-65-PA, ADVU-80-65-PA |
